[EEMUA 146 7060X] Butt Welding Type ECC. Reducer For Cu-Ni Pipe

페이지 정보

profile_image
작성자 Samyang
댓글 0건 조회 667회 작성일 20-08-17 18:38

본문

Product Butt Welding Fittings
Category ECC. Reducer
Name [EEMUA 146 7060X] Butt Welding Type ECC. Reducer For Cu-Ni Pipe
Materials EEMUA 146 7060X

Product Information

  • Unit : mm

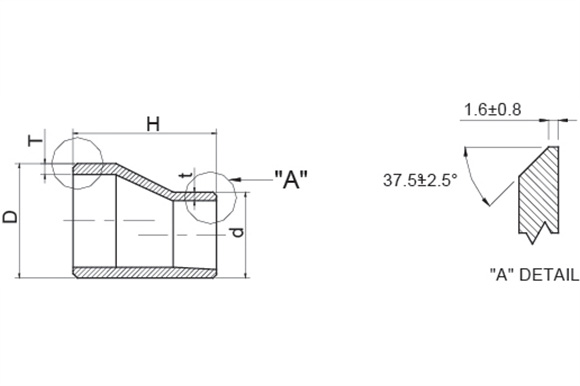

Pipe Dimension Remark
N/D D d T t H
16Bar 20Bar 16Bar 20Bar
1 1/2"X3/4" 44.5 25.0 2.5 2.5 2.5 2.5 64 SEAMLESS
1 1/2"X1" 44.5 30.0 2.5 2.5 2.5 2.5 64 SEAMLESS
1 1/2"X1 1/4" 44.5 38.0 2.5 2.5 2.5 2.5 64 SEAMLESS
2"X1" 57.0 30.0 2.5 2.5 2.5 2.5 76 SEAMLESS
2"X1 1/4" 57.0 38.0 2.5 2.5 2.5 2.5 76 SEAMLESS
2"X1 1/2" 57.0 44.5 2.5 2.5 2.5 2.5 76 SEAMLESS
2 1/2"X1 1/4" 76.1 38.0 2.5 2.5 2.5 2.5 89 SEAMLESS
2 1/2"X1 1/2" 76.1 44.5 2.5 2.5 2.5 2.5 89 SEAMLESS
2 1/2"X2" 76.1 57.0 2.5 2.5 2.5 2.5 89 SEAMLESS
3"X1 1/2" 88.9 44.5 2.5 2.5 2.5 2.5 89 SEAMLESS
3"X2" 88.9 57.0 2.5 2.5 2.5 2.5 89 SEAMLESS
3"X2 1/2" 88.9 76.1 2.5 2.5 2.5 2.5 89 SEAMLESS
4"X2" 108.0 57.0 3.0 3.0 2.5 2.5 102 SEAMLESS
4"X2 1/2" 108.0 76.1 3.0 3.0 2.5 2.5 102 SEAMLESS
4"X3" 108.0 88.9 3.0 3.0 2.5 2.5 102 SEAMLESS
6"X2 1/2" 159.0 76.1 3.0 3.5 2.5 2.5 140 SEAMLESS
6"X3" 159.0 88.9 3.0 3.5 2.5 2.5 140 SEAMLESS
6"X4" 159.0 108.0 3.0 3.5 3.0 3.0 140 SEAMLESS
8"X4" 219.1 108.0 4.0 4.5 3.0 3.0 152 SEAMLESS
8"X6" 219.1 159.0 4.0 4.5 3.0 3.5 152 SEAMLESS
10"X6" 267.0 159.0 4.5 5.5 3.0 3.5 178 SEAMLESS
10"X8" 267.0 219.1 4.5 5.5 4.0 4.5 178 SEAMLESS
12"X6" 323.9 159.0 5.5 7.0 3.0 3.5 203 SEAMLESS
12"X8" 323.9 219.1 5.5 7.0 4.0 4.5 203 SEAMLESS
12"X10" 323.9 267.0 5.5 7.0 4.5 5.5 203 SEAMLESS
*NOTE : 1. Dimension Per EEMUA 146
2. Process : Cold Forming
3. Heat Treatment : Annealing After Cold Forming
4. Temp & Hold Time : 750℃±50℃, 30Min / Inch(THK)
